一、產品概述

HCW—VAI 型遠距離紅外測溫儀是一種可在遠距離測量小目標溫度的溫度測量儀器，廣泛應用于電力系統，主要用于遠距離測量輸變電線路及變電站電器設備接頭的溫度，同時也可用于其它行業非接觸測量各種物體表面的溫度。

二、儀器主要技術指標

測溫范圍： 0℃～400℃

測溫分辨率： 1℃

測溫誤差： ≤±5%

工作距離： 1m-100m

距離系數： 1500：1

輻射率修正： 0.01～1.00 ，步長 0.01

距離補償： 1m-100m，步長 1m

儀器工作角度： 方位 360 度，俯仰-30 度～90 度

瞄準方式： 12.5 倍光學瞄準

儀器功耗： ≤40mA

供電： 5#電池 6 節

使用條件： 環境溫度-20℃～40℃，相對濕度 85%RH

外形尺寸： 230×135×175(mm3 )

重量： 2700g

三、HCW—VAI 型遠距離紅外測溫儀工作原理

高于*零度的物體都會輻射紅外能量，能量通過光學系統接收會聚到探測器上，探測器將這一能量轉換成相應的電信號，再通過電路進行模數轉換線性化及輻射率補償，* LCD 顯示所測物體的溫度。

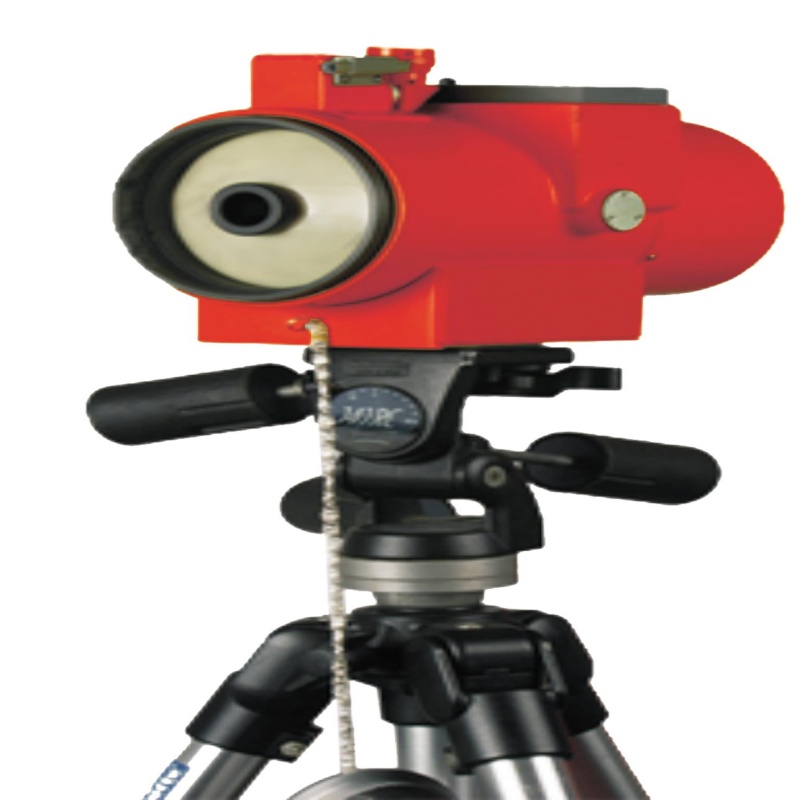

四、產品外形

1、物鏡蓋 2、粗瞄鏡 3、目鏡 4、電池盒 5、快速釋放臺架 6、萬向手柄 7、三腳架 8、顯示器 9、電源開關 10、調焦手輪 11、控制面板
